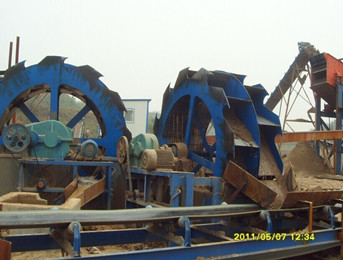

XSD系列輪式洗砂機是配合制砂機使用的一種輪斗式洗砂設備，它可洗去制砂機制出的混合砂子中的微量石粉和雜質，提高砂子質量。本系列洗砂機主要由齒輪，減速器，支架，沉淀槽，葉輪，皮帶輪，電機等重要部分組成.
此外，本系列洗砂機采用歐美技術，結合國內砂石行業實際情況進行研制，主要用于建筑工地、砂石廠、水電站混凝土預制廠、玻璃廠石英砂及油井回填用壓力砂的洗選、分級和脫水。

高效節能，經濟環保，合理的傳動設計在保證產量的同時極
大地降低了所需功率。

中細砂和石粉流失極少，不僅提

高產量還能使所選建筑砂級配

和細度模數達到國家標準。

可洗去制砂機制出的混合砂
子中的微量石粉和雜質，提高砂子質量。

結構簡單，性能穩定，葉輪傳

動軸承裝置和受水物料隔離，大大

避免了軸承因侵水、砂和污染物導致損壞。

工作原理

將所洗砂子經溜槽注到洗砂槽中，在有轉動的斗輪將水中的砂子挖裝到輪斗內，在葉輪的帶動下翻滾，互相研磨，除去覆蓋砂石表面的雜質,斗輪在轉動提升過程中逐步脫水，直到斗輪轉至出料端時，將洗凈的砂子倒入出料溜槽，在用皮帶輸送機運到砂子堆放場地。

應用環境

1、葉輪洗砂機結構簡單，運行穩定,軸承和水、物料分開，避免機器過早因污染生銹而引發的損壞現象,適用于各種各樣的工作環境。
2、葉輪洗砂機所洗物料流失少、選洗效率高，可完全滿足高等級用料的要求，使用壽命比較長，幾乎沒有易損件。
3、葉輪洗砂機鋼板厚度設計合理在符合生產需要的同時增強設備的耐磨程度，極少情況下需要維修，因此可大大降低成本。

螺旋洗砂機由槽體、減速機、電機、中心軸、螺旋葉片、支架組成。廣泛適用于公路，水電，建筑等行業的洗選、分級、除雜，以及細粒度和粗粒度物料的洗選等，對建筑和筑路用砂石尤為相宜，可清洗分離砂石中的土壤和雜物
此外，其新奇的密封結構、可調溢流堰板、可靠的傳動裝置，確保清洗脫水的效果。螺旋洗砂機適用于冶金、建材、水電等行業的洗選、分級、除雜等作業，用于細粒度和粗粒度物料的洗選作業。螺旋洗砂機對建筑用砂、筑路用砂石猶為適宜。

高效節能，經濟環保，合理的傳動設計在保證產量的同時極
大地降低了所需功率。

廣泛用于各種易洗和難洗礦石的

洗礦。該設備可洗含泥在 20%

以上的礦石。

可洗去制砂機制出的混合砂
子中的微量石粉和雜質，提高砂子質量。

新穎的密封結構、全封閉油浴

式傳動裝置、可調式溢流堰板，使

其性能更加穩定。

工作原理

電機通過三角帶、減速機、齒輪減速后帶動葉輪緩慢轉動，砂石由給料槽進入洗槽中，螺旋洗砂機在葉輪的帶動下翻滾，并互相研磨，除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水；同時加水，形成強大水流，及時將雜質及比重小的異物帶走完成清洗作用。

應用環境

1、螺旋洗砂機適用于冶金、建材、水電等行業的洗選、分級、除雜等較細粒度和粗粒度物料的洗選作業。
2、螺旋洗砂機傳動部分均與水、砂隔離，從而故障率大大低于目前常用螺旋洗砂機，螺旋洗砂機廣泛應用于建筑工地、砂石廠、水電站混凝土大壩工地等多種行業。
3、螺旋洗砂機功率消耗小、洗凈度高。密封結構好、全封閉傳動裝置、可調式堰板，確保了產品高效、耐用，清洗、脫水效果好，細粒產品保持穩定等特點。

表一：LSX系列螺旋洗砂機參數
型號	螺旋數量	螺旋直徑（mm）	水槽長度（mm）	入選粒度（mm）	處理能力（t/h）	螺旋轉速（rpm）	電機功率（kw）	耗水量（t/h）	機器重量（t）	外形尺寸（A×B×H）
LSX-920	1	920	7585	≤10	100	21	11	10-80	6.2	8420×2180×3960
2LSX-920	2	920	7585	≤10	200	21	11×2	20-160	11.5	8420×3970×3960
LSX-1120	1	1120	9750	≤10	175	17	18.5	20-150	10.9	10770×3950×4860
2LSX-1120	2	1120	9750	≤10	350	17	18.5×2	40-300	17.8	10770×5260×4860
注：以上數據僅供參考，各項參數及外形若有變更,依發貨時隨帶的使用維護說明為準。

表二：XSD系列輪式洗砂機參數
型號	XSD2610	XSD3016	XSD3620
葉輪規格（mm）	Φ 2600X1000	Φ 3000X1600	Φ3600X2000
進料粒度（mm）	≤10	≤10	≤10
處理量（t/h）	20-50	50-120	120-180
電機功率（kw）	7.5	15	18.5
重量（t）	2.68	3.26	4.3
外形尺寸（LWH）	3320X2125X2670	3810X2688X3085	4500X3206X3480
注：以上數據僅供參考，各項參數及外形若有變更,依發貨時隨帶的使用維護說明為準。
